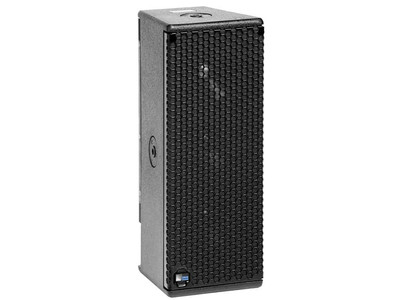

Meyer Sound UPM-1P   Enceinte ultra-compacte à couverture étendue

Location : 45€ HT / jour (54.00€ TTC)
Dimensions
174 mm x 457 mm x 196 mm
Poids (kg)
9,53

POINTS FORTS ET AVANTAGES

  • Fidélité et tenue en puissance exceptionnelles en regard des dimensions ultra-compactes
  • Directivité large et symétrique, assurant une couverture régulière de zones d'écoute étendues
  • Filtre de conception spécifique, éliminant les effets de filtre en peigne dans le médium, pour une réponse plus régulière
  • Transducteur à dôme métallique, pour une restitution des aigus sans agressivité

APPLICATIONS

  • Renforts en front fill et sous balcons Renfort sonore en théâtre
  • Systèmes Audio/Vidéo en installation fixe et mobile
  • Enceinte Surround/effets en cinéma
  • Sonorisation compacte pour renfort de voix

CARACTÉRISTIQUES

Acoustiques

  • Bande passante opérationnelle : 75 Hz - 20 kHz
  • Réponse en fréquence : 80 Hz - 16 kHz, dans ±4 dB
  • Déviation de phase : ±60° de 300 Hz à 18 kHz
  • Niveau SPL3 crête maximal : 123 dB
  • Gamme dynamique : >110 dB

Couverture

  • Horizontale : 100°
  • Verticale : 100°

Fréquence de coupure

  • 1300 Hz

Transducteurs

  • Grave : Deux boomers Ø 125 mm (5 pouces) Impédance nominale : 8 Ω / Diamètre bobine mobile : 25 mm / Puissance maximale admissible : 200 W (AES)6
  • Aigu Un tweeter à dôme métallique, diamètre 25 mm / Impédance nominale : 8 Ω Diamètre bobine mobile : 25 mm Diamètre membrane : 25 mm Puissance maximale admissible : 20 W (AES)

Entrée Audio

  • Type : À étage différentiel, symétrie électronique
  • Tension maximale mode commun : ±15 V cont., référence terre pour protecion contre les pics de tension
  • Connecteurs : Entrée : XLR femelle, renvoi : XLR mâle (Loop)
  • Impédance d'entrée : 10 kΩ, différentielle entre les points 2 et 3
  • Câblage : Point 1 : Châssis/masse via 220 kΩ, 1000 pF, réseau clamp 15 V pour obtenir un levage de masse virtuel aux fréquences audio / Point 2 : Point chaud (+) / Point 3 : Point froid (-) (sélecteur d'inversion de polarité en option)7 Coffret : Masse/terre et châssis
  • Filtrage composante continue : Blocage comp. cont. diff., jusqu'à tension mode commun maxi
  • Taux de réjection de mode commun (CMRR) : >50 dB, typiquement 80 dB (de 50 Hz à 500 Hz)
  • Filtre HF : Mode commun : 425 kHz; mode différentiel : 142 kHz
  • Filtre TIM : <80 kHz, intégré au traitement du signal
  • Sensibilité d'entrée nominale : Une valeur moyenne continue de 0 dBV (1 V eff. / 1,4 V crête) active typiquement le limiteur, sur bruit rose et musique
  • Niveau d'entrée : La source audio doit générer un niveau minimal de +20 dBV (soit 10 V eff. / 14 V crête) dans 600 Ω pour produire le niveau de pression sonore maximal dans la bande passante opérationnelle de l'enceinte.

Amplificateurs

  • Type : Étages de sortie MOSFET complémentaires (classe AB/en pont)
  • Puissance de sortie : 350 W au total
  • THD, IM, TIM : <0,02 %
  • Capacité de charge : 4 Ω (graves), 8 Ω (aigus)
  • Refroidissement : Par convexion

Alimentation

  • Connecteur : PowerCon avec renvoi
  • Sélection de tension : Par sélecteur externe, 115/230 V (version sous 100 V disponible)
  • Valeurs de tension acceptables : de 105 à 130 V (position 115 V) ; de 210 à 260 V (position 230 V)
  • Intensité consommée :
    • Au repos : 0,13 A eff. (115 V) ; 0,065 A eff. (230 V) ; 0,15 A eff. (100 V)
    • Intensité maximale en continu, long terme (>10 s) : 1 A eff. (115 V) ; 0.5 A eff. (230 V) ; 1,2 A eff. (100 V)
    • Pointe d'intensité 'burst' (<1 s) : 1,3 A eff. (115 V) ; 0,65 A eff. (230 V) ; 1,5 A eff. (100 V)
    • Pointe extrême d'intensité, très court terme : 2.9 A crête (115 V) ; 2 A crête (230 V) ; 3,3 A crête (100 V)
    • Appel de courant à la mise sous tension : 18 A crête (115 V) ; 12 A crête (230 V) ; 15 A crête (100 V)
